桁架作為一種由直桿通過節點連接而成的承重結構，憑借自重輕、強度高、跨度大等優勢，廣泛應用于建筑施工、文娛活動、工業設施等領域。其中，低碳鋼方管桁架因成本適中、性能穩定，成為中小型項目的首選。然而，桁架的安全性能與其安裝工藝和螺栓固定質量密切相關，任何環節的疏漏都可能導致結構失穩、荷載失衡等安全隱患。本文基于工程實踐與行業標準，系統梳理桁架安裝的全流程技術要點，重點解析螺栓固定的關鍵工藝，為現場施工提供兼具嚴謹性與實用性的操作指南。
桁架安裝前期準備與材料核驗
桁架安裝的質量控制應從前期準備階段開始，這一環節直接決定后續施工的效率與安全性。前期準備工作需涵蓋場地勘察、材料核驗、工具配置三大核心模塊，形成閉環管理體系。
場地勘察需采用 "三維評估法"，即平面平整度、基礎承載力、環境影響因素的綜合檢測。對于室內場地，使用 2 米靠尺配合水平儀測量地面坡度，要求偏差不超過 3°；戶外場地除平整度檢測外，還需通過地質雷達或探坑法評估土壤承載力，當土壤壓實度低于 90% 時，必須采用級配砂石換填或鋪設 10mm 厚鋼板加固，鋼板接縫處焊接處理以防止不均勻沉降。環境因素評估應包括風力等級（戶外安裝需確保瞬時風速不超過 6 級）、溫度范圍（-10℃至 35℃為最佳施工溫度，低于 0℃需采取螺栓預熱措施）、光照條件（夜間施工需配置 300lux 以上的泛光照明）等參數，特殊環境（如化工園區、沿海地區）還需檢測空氣中腐蝕性介質濃度，當氯離子含量超過 35mg/m3 時，需選用 316 不銹鋼螺栓。
材料核驗實行 "雙檢制"，即外觀質量與力學性能的雙重驗證。低碳鋼方管桁架的主管與腹桿應逐根檢查，采用超聲波探傷儀檢測焊縫質量，要求焊縫余高不超過 2mm，無氣孔、夾渣等缺陷，彎曲度控制在 1‰以內（3 米長桁架最大彎曲量不超過 3mm）。壁厚檢測使用超聲波測厚儀，在每根方管的兩端及中點共 3 處測量，0.8mm 壁厚允許偏差 ±0.05mm，1.0mm 和 1.2mm 壁厚允許偏差 ±0.08mm。螺栓等連接件需進行硬度測試，8.8 級高強度螺栓的洛氏硬度應在 22-32HRC 范圍內，配套螺母的保證載荷需符合 GB/T 3098.2 標準，彈簧墊圈的彈性回復率不低于 80%。所有材料需提供出廠合格證與第三方檢測報告，證書信息與實物標識（如鋼印、批次號）必須一致，發現標識模糊或證書不全的材料應立即隔離并啟動追溯程序。
工具配置遵循 "精度分級" 原則，根據施工環節的精度要求配備相應工具。扭矩控制工具分為三級：一級精度工具（數顯扭矩扳手）用于關鍵節點緊固，精度需達到 ±3%，使用前經計量機構校準并出具證書；二級精度工具（預置式電動扳手）用于次要節點，精度 ±5%，每工作日開工前用標準扭矩儀校驗；三級工具（普通扳手）僅用于臨時固定。輔助工具包括：激光投線儀（定位精度 ±1mm/5m）、磁力線墜（垂直度檢測誤差≤0.5mm/m）、扭矩倍增器（用于空間狹小部位的螺栓緊固）、螺紋規（檢測螺栓牙型是否符合 GB/T 192 標準）等。工具管理實行 "一人一賬" 制度，每次使用后記錄扭矩值、使用時長、磨損情況等參數，當工具累計使用 500 次或出現異常響動時，強制進行精度校準。
低碳鋼方管桁架的模塊化安裝流程
低碳鋼方管桁架的安裝采用模塊化施工工藝，將整體結構分解為標準單元進行流水作業，既保證安裝精度，又提高施工效率。模塊化安裝流程分為單榀預組裝、整體框架搭建、附加結構安裝三個階段，各階段需設置質量控制點，實行 "簽字放行" 制度。

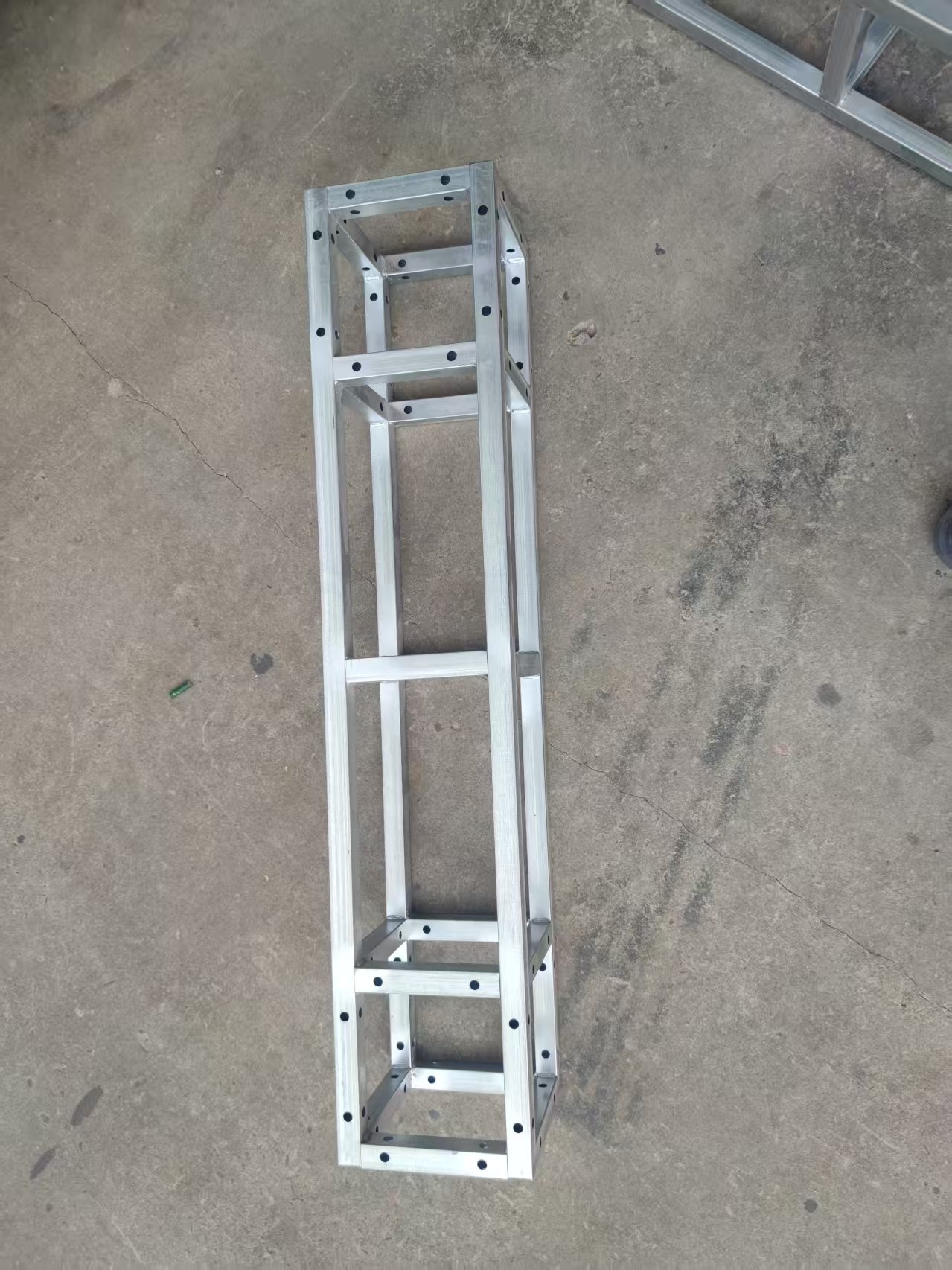

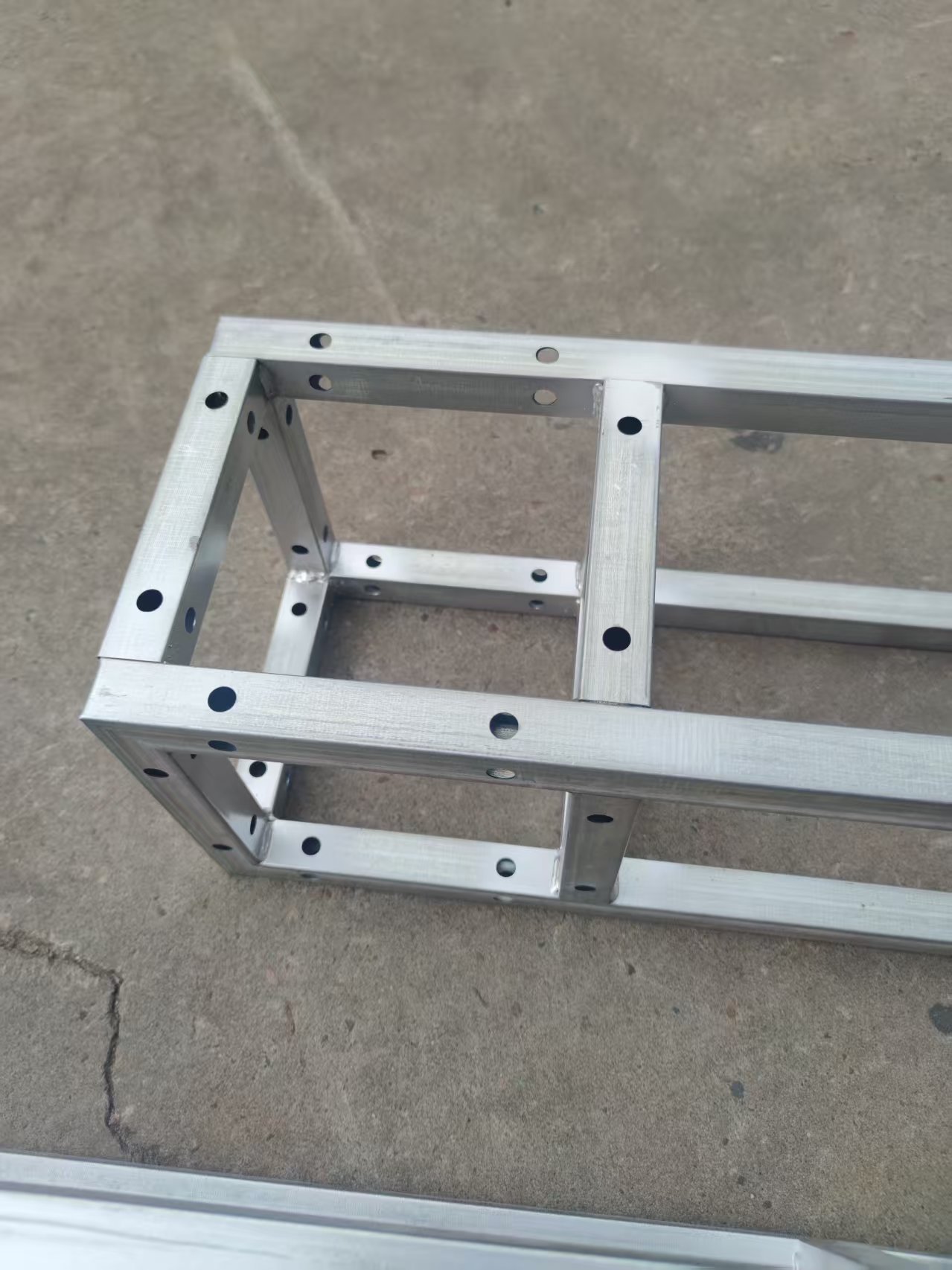

單榀預組裝在專用工裝平臺上進行，平臺采用 10 號槽鋼焊接而成，表面鋪設 20mm 厚鋼板并磨削加工，平面度誤差控制在 0.5mm/m 以內。預組裝前需進行 "試拼"，將主管與腹桿按設計圖紙擺放，用定位銷臨時固定，測量對角線長度差，要求不超過 3mm。正式組裝時，采用 "對角緊固法" 安裝螺栓：先安裝對角方向的 2 顆螺栓，手動擰至貼合節點板（扭矩約為最終值的 30%），再安裝其余螺栓，確保節點板與桿件緊密貼合，縫隙不超過 0.3mm。對于 0.8mm 壁厚的桁架，M8 螺栓初擰扭矩為 8-10N?m；1.0mm 和 1.2mm 壁厚的桁架，M10 螺栓初擰扭矩為 15-18N?m。預組裝完成后，使用專用檢測胎具檢查桁架的平面度，胎具上的定位塊與桁架間隙應能通過 0.5mm 塞尺，不合格品需采用液壓矯正機進行調直，禁止用氧乙炔火焰加熱矯正。
整體框架搭建采用 "基準先行" 原則，首先確立端部基準桁架。基準桁架的垂直度采用 "雙儀監控法"，即同時使用激光鉛錘儀（豎向精度）和全站儀（平面位置）進行定位，垂直度偏差控制在 1mm/m 以內。基準桁架固定采用膨脹螺栓 + 預埋鋼板組合方案，膨脹螺栓埋深不小于 10d（d 為螺栓直徑），擰緊后進行拉拔試驗，M12 螺栓的抗拔力需≥20kN。多榀桁架連接時，先安裝橫向連接桿件（間距≤1.5m），采用臨時螺栓固定（每個節點不少于 2 顆），待整排桁架調平后（用水準儀測量，標高差≤5mm），再替換為永久螺栓。跨度超過 6m 的桁架需設置臨時支撐，支撐點位于跨度的 1/3 處，采用可調節螺旋千斤頂，頂撐力通過壓力傳感器監控，確保每點荷載均勻分配。
附加結構安裝需遵循 "荷載分級" 原則，根據不同荷載類型采取相應固定方式。均勻荷載（如吊頂面板）的安裝應從中間向兩端推進，采用自攻螺釘固定在桁架上弦，螺釘間距 300mm，擰入深度為桁架壁厚的 2.5 倍，且不得穿透主管。集中荷載（如燈具、顯示屏）必須安裝在桁架節點處，采用 "螺栓 + 抱箍" 雙重固定，抱箍的抱緊力通過扭矩扳手控制（M10 螺栓對應 35N?m），在荷載點下方增設斜向支撐，形成三角形穩定體系。當集中荷載超過 50kg 時，需在桁架內部增設加強肋板，肋板厚度與主管壁厚相同，采用角焊縫連接，焊腳尺寸為 6mm，焊接后進行磁粉檢測。
安裝過程中的質量控制點實行 "三檢制"（自檢、互檢、專檢），關鍵數據記錄采用 "雙記錄法"（紙質記錄 + 電子存檔）。每個施工班組需配備質量員，對下列參數進行實時監控：桁架間距（允許偏差 ±5mm）、節點處螺栓外露絲扣（2-3 牙）、橫向支撐垂直度（≤1°）、整體框架撓度（≤L/250）。發現超差時，立即啟動整改程序，整改方案需經技術負責人審批，整改后重新檢測，直至符合要求方可進入下一工序。
螺栓固定的核心技術規范
螺栓作為桁架節點的關鍵受力構件，其固定質量直接決定結構的整體安全性。螺栓固定技術需嚴格遵循 "扭矩控制、防松設計、節點匹配" 三大原則，形成從選型到終擰的全流程質量管控體系。

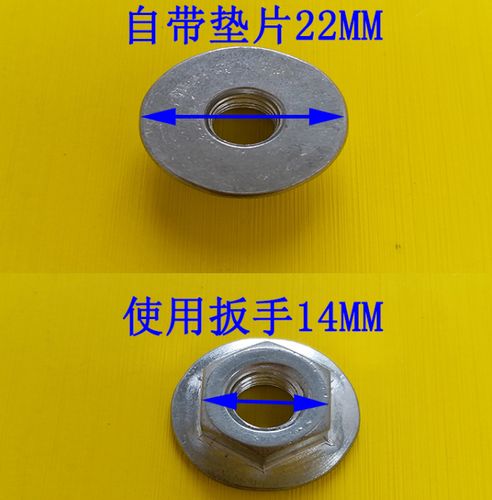

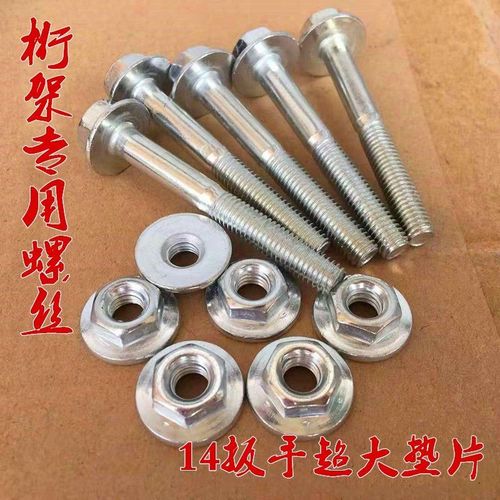

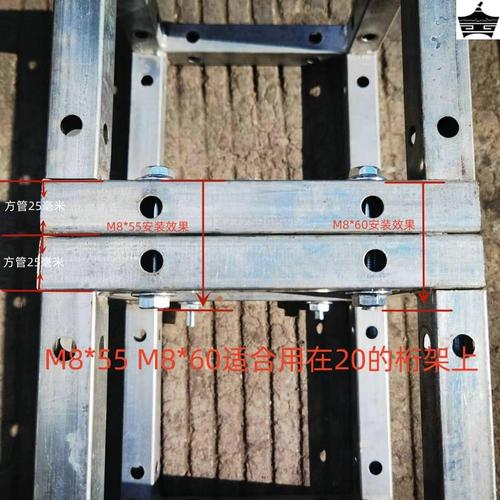

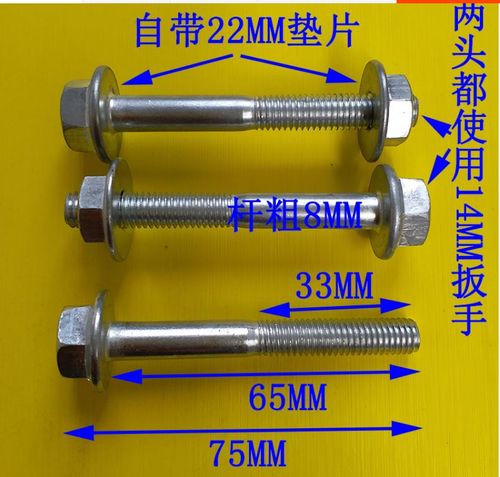

螺栓選型采用 "力學匹配法"，根據桁架壁厚、荷載等級確定螺栓規格與材質。0.8mm 壁厚桁架的非承重節點可選用 M8×25mm 8.8 級螺栓，配套 10mm 厚平墊圈；承重節點需升級為 M10×30mm 螺栓，采用法蘭面螺母以增加接觸面積。1.0mm 和 1.2mm 壁厚桁架的主節點必須使用 M12×35mm 螺栓，材質為 42CrMo 合金鋼，經調質處理后硬度達到 28-32HRC。在腐蝕環境中，優先選用 316 不銹鋼螺栓，其鉻鎳鉬含量分別不低于 16%、10%、2%，鹽霧試驗 480 小時無銹蝕。螺栓長度計算公式為：L = 節點板總厚度 + 螺母厚度 + 3d（外露絲扣），例如節點板總厚 12mm 時，M10 螺栓需選用 30mm 長度（12+8+10=30）。
扭矩控制實行 "分級擰緊" 制度，分為初擰、復擰、終擰三個階段。初擰扭矩為終擰扭矩的 50%，目的是消除節點間隙；復擰扭矩為終擰扭矩的 80%，使各螺栓受力均勻；終擰達到設計扭矩值，采用 "轉角法" 輔助驗證，即終擰后螺栓頭部轉動角度應在 30°-45° 范圍內。不同規格螺栓的終擰扭矩值需通過計算確定，公式為：T=K×d×F，其中 K 為扭矩系數（0.12-0.15，由試驗確定），d 為螺栓直徑，F(xiàn) 為預緊力（kN，取螺栓屈服強度的 70%）。實際施工中，M8 螺栓終擰扭矩為 20-25N?m，M10 為 35-40N?m，M12 為 60-65N?m，每個工作日需用標準扭矩儀校準工具，記錄校準曲線。
防松設計采用 "組合防護" 方案，根據振動荷載等級選擇不同防松措施。靜態荷載場景可采用彈簧墊圈 + 平墊圈組合，彈簧墊圈的自由高度為螺栓直徑的 1.5 倍，壓平后的殘余變形不超過 15%；動態荷載（如振動設備支撐桁架）需使用雙螺母防松，先擰緊主螺母至規定扭矩，再擰緊副螺母，副螺母扭矩為主螺母的 80%，兩螺母之間涂抹螺紋鎖固劑（如樂泰 243）。在交變荷載作用下，應采用施必牢螺紋（Serration）螺栓，其 30° 楔形螺紋可產生彈性變形，摩擦力比普通螺紋提高 3 倍以上，安裝時需使用專用絲錐攻絲，保證螺紋中徑公差在 6g 范圍內。
節點匹配需滿足 "面接觸" 要求，節點板的平面度誤差不超過 0.2mm/m，與螺栓頭部的接觸面積≥80%。當桁架主管與節點板厚度差超過 3mm 時，應采用漸變式過渡墊板，墊板坡度≤1:5，避免應力集中。螺栓孔加工采用鉆模定位，孔徑比螺栓直徑大 1-1.5mm（M8 螺栓配 9mm 孔），孔距偏差控制在 ±1mm，相鄰孔的垂直度不超過 0.5mm。安裝時螺栓穿向應一致（從下向上、從內向外），便于檢查與維護，同一節點的螺栓規格必須統一，禁止混用不同強度等級的螺栓。
螺栓固定質量的檢測采用 "無損檢測 + 扭矩復校" 的雙重驗證方式。終擰完成 1 小時后，使用扭矩扳手進行復擰檢測，抽檢比例不低于 20%，允許有 5% 的螺栓扭矩偏差在 ±10% 范圍內，超過 10% 的螺栓必須重新緊固并分析原因。對于重要節點（如跨度超過 10m 的桁架支座），采用超聲波軸力計測量螺栓預緊力，確保預緊力在設計值的 90%-110% 范圍內。所有檢測數據需形成《螺栓緊固質量報告》，包含螺栓編號、扭矩值、檢測時間、操作人員等信息，作為竣工驗收的必備資料。
支撐體系的優化設計與安裝
桁架支撐體系是抵抗荷載變形、保證結構穩定的關鍵組成部分，其設計質量直接影響桁架的承重能力。支撐體系的優化設計需基于荷載類型、跨度尺寸、環境條件進行定制化配置，形成 "豎向承重 + 側向穩定 + 基礎錨固" 的三維支撐網絡。
豎向支撐的布置采用 "彎矩均衡法"，根據桁架的彎矩分布圖確定最優支撐點位置。簡支桁架在均布荷載作用下，跨中彎矩最大，應在 L/2 處設置一道中間支撐，將原單跨變?yōu)殡p跨，使最大彎矩降低至原來的 1/4；當集中荷載作用點距離支座 L/3 時，需在荷載點下方增設專用支撐，支撐柱的截面慣性矩應≥桁架主管的 1.5 倍。多跨連續桁架的支撐間距需按 "等彎矩原則" 設計，相鄰支撐的間距比宜為 0.618（黃金分割比），使各跨的彎矩峰值趨于均衡。支撐柱的垂直度偏差不超過 1/1000，底部采用杯口基礎時，杯口深度為柱截面高度的 1.5 倍，間隙用 C40 細石混凝土灌注，灌注后養護 7 天方可加載。
側向穩定體系的設計需考慮 "平面外剛度" 要求，采用 "橫向聯系 + 斜向支撐" 的組合形式。橫向聯系桿沿桁架高度方向每隔 1.5m 設置一道，對于 0.8mm 壁厚桁架，聯系桿選用 30×30×2mm 方管；1.2mm 壁厚桁架需選用 40×40×3mm 方管，兩端與桁架采用螺栓連接，節點處設置肋板加強。斜向支撐的布置角度以 45° 為宜，形成三角形穩定單元，當桁架高度超過 3m 時，采用 "人字形" 斜撐，斜撐與地面的夾角偏差不超過 5°。在強風荷載區域（基本風壓≥0.55kN/m2），需增設抗風柱，抗風柱與桁架之間通過剛性系桿連接，系桿的長細比控制在 200 以內，確保風荷載能有效傳遞至基礎。
基礎錨固系統需根據地質條件選擇合適的形式，堅硬地基（如巖石、混凝土）可采用膨脹螺栓錨固，螺栓埋深≥10d，錨固長度內設置 2 道肋片以增強握裹力；軟土地基需采用樁基承臺，樁徑不小于 500mm，樁長根據承載力計算確定，承臺混凝土強度等級不低于 C30，配筋率≥0.15%。錨固節點的抗拔承載力需通過現場試驗確定，試驗荷載為設計荷載的 1.5 倍，持荷 1 小時無明顯變形。對于地震設防烈度≥7 度的地區，基礎與支撐柱之間需設置抗震墊，采用天然橡膠與鋼板夾層結構，剪切變形允許值為 250%。
支撐體系的安裝順序?qū)嵭?"先豎向后側向" 的原則，豎向支撐安裝時需使用臨時纜風繩固定，纜風繩與地面夾角 45°-60°，每根支撐柱不少于 3 根纜風繩，拉力通過拉力計監控，保持均勻受力。側向支撐安裝前需先調整豎向支撐的垂直度，待豎向體系穩定后再安裝橫向聯系桿，最后安裝斜向支撐，斜向支撐的螺栓擰緊順序應從中間向兩端對稱進行。支撐體系與桁架的連接節點應設置限位裝置，防止桁架在溫度變化時產生過大位移，限位間隙為 10-15mm，間隙內填充防火密封材料。
支撐體系的驗收需進行 "靜載試驗"，在桁架跨中施加 1.2 倍設計荷載，持荷 24 小時后測量撓度，卸載后殘余變形不得超過最大撓度的 1/50。側向剛度測試采用水平推力試驗，在桁架頂部施加水平力，測量側向位移，位移值應≤H/400（H 為桁架高度）。所有測試數據需與設計計算值對比，偏差超過 10% 時需重新驗算并采取加固措施，直至符合要求。
施工安全管控與質量驗收標準
桁架安裝屬于高空作業范疇，安全管控需構建 "預防為主、防控結合" 的管理體系，質量驗收則應遵循 "量化指標、過程追溯" 的原則，確保施工全過程處于可控狀態。
施工安全管控實行 "三級交底" 制度，即項目技術負責人向施工班組長交底、班組長向作業人員交底、安全員現場交底，交底內容包括危險源辨識（高空墜落、物體打擊、機械傷害等）、安全操作規程、應急處置措施等，交底記錄需雙方簽字確認并存檔。高空作業（高度≥2m）必須使用雙鉤安全帶，安全帶應高掛低用，掛鉤連接點的抗拉力≥15kN，作業平臺需設置 1.2m 高防護欄桿，欄桿底部設置 18cm 高擋腳板，平臺腳手板采用防滑鋼板，鋪設嚴密且固定牢固。
起重作業需制定專項吊裝方案，根據桁架重量選擇合適的起重機，起重機的額定起重量應≥1.2 倍吊裝重量，吊點設置在桁架的節點處，吊索與水平面夾角≥60°，避免產生過大水平分力。吊裝前需試吊，將桁架吊離地面 30cm，停留 10 分鐘檢查吊索、吊具及桁架變形情況，確認無誤后方可繼續吊裝。多機協同吊裝時，需指定專人指揮，各起重機動作協調一致，起升速度差不超過 0.5m/min。
電氣安全管理要求所有電動工具必須使用漏電保護器（漏電動作電流≤30mA，動作時間≤0.1s），電纜線采用防水型橡套電纜，不得有破損、接頭，使用前需進行絕緣測試，絕緣電阻≥2MΩ。焊接作業時，焊機外殼必須接地，接地電阻≤4Ω，作業區域 5m 范圍內不得存放易燃易爆物品，配備 2 具 4kg 干粉滅火器。夜間施工的照明線路需架空敷設，高度≥2.5m，燈具防護等級≥IP65，避免雨水侵入。
質量驗收實行
"分階段驗收" 模式，包括隱蔽工程驗收、分項工程驗收、竣工驗收三個層級。隱蔽工程（如基礎錨固、預埋件）驗收需留存影像資料，基礎混凝土強度試塊抗壓強度≥設計值的 100%，鋼筋保護層厚度偏差控制在 ±5mm 范圍內。分項工程驗收重點檢查：桁架軸線位置偏差（≤10mm）、垂直度（≤1/1000 且≤15mm）、螺栓終擰扭矩（合格率≥95%）、側向支撐間距（±10mm）等指標，每個分項需形成《質量評定表》，由監理工程師簽字確認。
竣工驗收需滿足 "功能 + 安全" 雙重要求，功能性檢測包括：荷載試驗（1.1 倍設計荷載下 1 小時無異常）、撓度測試（≤L/250）、振動頻率檢測（避開共振區間）；安全性檢測包括：焊縫探傷（一級焊縫 100% 檢測，二級焊縫 20% 抽檢）、螺栓預緊力復核（偏差≤±10%）、防腐涂層厚度（≥80μm）。驗收合格后需編制《竣工驗收?qǐng)?bào)告》，包含工程概況、檢測數據、整改記錄等內容，作為桁架投入使用的法定依據。
桁架的后期維護與壽命延長策略
桁架的使用壽命不僅取決于初始安裝質量，更與后期維護密切相關。建立科學的維護體系可使桁架壽命延長 30% 以上，維護工作需遵循 "預防為主、及時修復" 的原則，形成周期性檢查與專項維修相結合的管理模式。
日常檢查實行 "季度巡檢 + 年度全檢" 制度，季度巡檢重點關注：螺栓松動情況（用扭矩扳手抽檢 10% 節點，扭矩?fù)p失超過 15% 需重新緊固）、防腐涂層破損（用測厚儀檢測，局部破損面積≤0.1m2 時可現場修補）、節點變形（用直角尺測量，角度偏差超過 2° 需標記跟蹤）。年度全檢需進行全面檢測：采用全站儀測量桁架整體垂直度，偏差超過 1/500 時需采取矯正措施；對所有螺栓進行扭矩復緊，更換銹蝕率超過 20% 的連接件；使用超聲波探傷儀檢測焊縫，發現裂紋立即停機維修。
防腐維護需根據環境類別制定差異化方案，普通大氣環境下，每年涂刷一次醇酸磁漆（干膜厚度≥60μm）；工業環境（如車間）每半年進行一次鋅含量檢測，鋅層厚度低于 40μm 時需噴涂鋅含量≥95% 的冷噴鋅涂料；沿海或化工環境需采用 "環氧底漆 + 聚氨酯面漆" 復合涂層，總厚度≥180μm，每 2 年進行一次鹽霧測試，涂層耐鹽霧性能需≥1000 小時。除銹處理采用噴砂除銹（Sa2.5 級），表面粗糙度達到 50-80μm，確保涂層附著力≥5MPa（劃格法測試）。
螺栓維護需建立 "生命周期管理" 檔案，記錄每個螺栓的安裝日期、緊固次數、更換記錄等信息。發現螺栓出現以下情況時必須更換：螺紋損傷超過 2 牙、頭部有裂紋（磁粉檢測發現）、屈服強度下降 15% 以上（硬度測試）。更換螺栓時需采用同規格、同等級產品，禁止用低強度螺栓替代，更換過程中需使用臨時支撐，確保桁架在無荷載狀態下作業，更換后按原扭矩值緊固并做防松處理。
應急維修需制定《突發故障處置預案》，針對常見故障（如螺栓斷裂、桿件變形、基礎沉降）明確處置流程。當發現螺栓斷裂時，立即設置警戒區，用臨時支撐桿替代受力，更換斷裂螺栓時采用 "對稱替換法"（先安裝對稱位置的臨時螺栓，再拆除斷裂螺栓）；桁架變形超過允許值時，需卸載后采用液壓千斤頂緩慢矯正，矯正量每天不超過 10mm，避免產生附加應力；基礎沉降時，在沉降部位增設墊板，墊板采用不銹鋼材質，厚度根據沉降量確定，墊板數量不超過 3 塊，總厚度≤50mm。
桁架安裝的技術創新與發展趨勢
隨著建筑工業化與智能化的推進，桁架安裝技術正朝著 "精準化、高效化、綠色化" 方向發展，新型材料、智能裝備與數字化管理的應用，不斷提升桁架結構的安全性與經濟性。
模塊化預制技術實現了桁架安裝的 "工廠化生產 + 現場裝配" 模式，通過 BIM 模型進行虛擬預拼裝，將桁架分解為標準模塊（長度 1.5m、3m、6m），在工廠完成焊接、涂裝等工序，現場僅需螺栓連接，安裝效率提升 50% 以上。某會展中心項目采用模塊化桁架，3000m2 展廳的桁架安裝僅用 5 天完成，較傳統工藝縮短 10 天，且節點精度控制在 ±2mm 以內。
智能擰緊系統通過 "工業機器人 + 扭矩傳感器" 實現螺栓緊固的自動化與數據化，機器人末端執行器可自動識別螺栓位置，按預設程序完成分級擰緊，扭矩控制精度達到 ±1%，每顆螺栓的緊固數據實時上傳至云端，形成可追溯的質量檔案。在上海進博會場館建設中，智能擰緊系統的應用使螺栓合格率從 95% 提升至 99.8%，減少了 80% 的人工復檢工作量。
新型復合材料桁架的應用拓展了傳統鋼結構的邊界，碳纖維增強復合材料（CFRP）桁架自重僅為鋼桁架的 1/4，抗拉強度卻達到 3000MPa 以上，在大跨度橋梁、輕量化建筑中優勢顯著。某過街天橋采用 CFRP 桁架，跨度 24m，重量 8 噸，較鋼桁架減少 12 噸，基礎成本降低 30%，且無需防腐維護，全生命周期成本下降 40%。
數字化監測技術實現了桁架結構的 "健康狀態" 實時感知，在關鍵節點安裝應變傳感器、傾角傳感器、溫濕度傳感器，通過物聯網傳輸數據，建立桁架的數字孿生模型，當監測值超過閾值時自動報警。某體育中心的屋頂桁架采用數字化監測系統，成功預警了 3 處螺栓松動和 1 處局部變形，避免了安全事故的發生，監測數據還為后期維護提供了科學依據。
綠色施工技術在桁架安裝中的應用體現了可持續發展理念，采用低揮發性涂料（VOC 含量≤100g/L）減少空氣污染，焊接煙塵收集率達到 95% 以上；舊桁架的拆除采用 "無損拆解" 技術，80% 以上的構件可回收利用，螺栓經檢測合格后重新涂裝使用，材料回收率提升至 70%；施工現場采用太陽能照明、電動起重機等清潔能源設備，碳排放較傳統工藝減少 30%。
未來，桁架安裝技術將向 "智能建造" 全面升級，通過數字孿生實現全生命周期管理，機器人集群安裝實現無人化施工，新型材料的創新應用將突破跨度與重量的限制，使桁架結構在更廣闊的領域發揮作用。施工企業需緊跟技術發展趨勢，加強人才培養與設備更新，推動桁架安裝從 "經驗型" 向 "科技型" 轉變，為建筑工程的安全與高效貢獻力量。
結語
桁架安裝與螺栓固定是一項系統性工程，涉及材料科學、結構力學、施工技術等多學科知識，任何環節的質量控制都至關重要。從前期準備的細致核驗，到安裝過程的精準操作，再到后期維護的科學管理，每個步驟都需遵循規范、注重細節，才能確保桁架結構的安全可靠。
隨著技術的不斷進步，桁架安裝將更加依賴數字化、智能化手段，這要求從業人員不僅要掌握傳統工藝，還要具備新技術應用能力。通過持續學習與創新實踐，將先進技術與工程經驗相結合，才能不斷提升桁架安裝的質量與效率，為各類工程項目提供堅實的結構支撐。
在未來的工程建設中，桁架結構仍將發揮不可替代的作用，而嚴謹?shù)陌惭b工藝與科學的管理方法，將是確保其安全服役、延長使用壽命的關鍵。只有堅守質量底線、追求技術創新，才能推動桁架安裝技術不斷邁上新臺階，為建筑行業的高質量發展奠定基礎。
